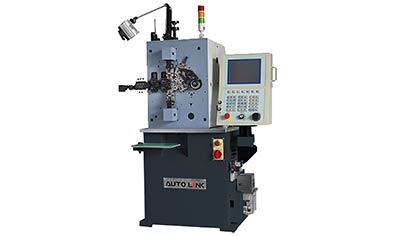

4축 CNC 스프링 코일링 머신
응용 프로그램: 0.3-3.5mm 철사 직경
Product Application & case
Product Details
| 모델 | SC-416 |
| 축 | 4 |
| 와이어 직경 | 0.3-1.6mm |
| 최대 외경(MM) | 30 |
| 와이어 공급 롤러 그룹 | 2 |
| 와이어 피딩 모터(KW) | 2 |
| 컷 모터(KW) | 1 |
| OD 제어 모터(KW) | 1 |
| 피치 제어 모터(KW) | 1 |
| 기압 | 4-6kg/cm |
| 치수(MM) | 950*1100*1800 |
| 무게(KG) | 700kg |
| 모델 | SC-425 |
| 축 | 4 |
| 와이어 직경 | 1.0-2.5mm |
| 최대 외경(MM) | 50 |
| 와이어 공급 롤러 그룹 | 2 |
| 와이어 피딩 모터(KW) | 2.7 |
| 컷 모터(KW) | 1.2 |
| OD 제어 모터(KW) | 1.2 |
| 피치 제어 모터(KW) | 1.2 |
| 기압 | 4-6kg/cm |
| 치수(MM) | 1500*1270*2130 |
| 무게(KG) | 1000kg |
| 모델 | SC-435 |
| 축 | 4 |
| 와이어 직경 | 1.6-3.5mm |
| 최대 외경(MM) | 65 |
| 와이어 공급 롤러 그룹 | 2 |
| 와이어 피딩 모터(KW) | 4.5 |
| 컷 모터(KW) | 2 |
| OD 제어 모터(KW) | 2 |
| 피치 제어 모터(KW) | 2 |
| 기압 | 4-6kg/cm |
| 치수(MM) | 1600*1450*2100 |
| 무게(KG) | 1300kg |
SC-416
| 모델 | SC-416 |
| 축 | 4 |
| 와이어 직경 | 0.3-1.6mm |
| 최대 외경(MM) | 30 |
| 와이어 공급 롤러 그룹 | 2 |
| 와이어 피딩 모터(KW) | 2 |
| 컷 모터(KW) | 1 |
| OD 제어 모터(KW) | 1 |
| 피치 제어 모터(KW) | 1 |
| 기압 | 4-6kg/cm |
| 치수(MM) | 950*1100*1800 |
| 무게(KG) | 700kg |
SC-425
| 모델 | SC-425 |
| 축 | 4 |
| 와이어 직경 | 1.0-2.5mm |
| 최대 외경(MM) | 50 |
| 와이어 공급 롤러 그룹 | 2 |
| 와이어 피딩 모터(KW) | 2.7 |
| 컷 모터(KW) | 1.2 |
| OD 제어 모터(KW) | 1.2 |
| 피치 제어 모터(KW) | 1.2 |
| 기압 | 4-6kg/cm |
| 치수(MM) | 1500*1270*2130 |
| 무게(KG) | 1000kg |
SC-435
| 모델 | SC-435 |
| 축 | 4 |
| 와이어 직경 | 1.6-3.5mm |
| 최대 외경(MM) | 65 |
| 와이어 공급 롤러 그룹 | 2 |
| 와이어 피딩 모터(KW) | 4.5 |
| 컷 모터(KW) | 2 |
| OD 제어 모터(KW) | 2 |
| 피치 제어 모터(KW) | 2 |
| 기압 | 4-6kg/cm |
| 치수(MM) | 1600*1450*2100 |
| 무게(KG) | 1300kg |
소개
일반적으로 4축 CNC 스프링 코일링 기계는 간단한 타워 및 압축 스프링을 만듭니다. 스프링 머신의 주요 유닛은 서보 모터와 CNC 프로그래밍 유닛입니다. 이 모델의 작업 과정은 효율적으로 다른 모델과 동일합니다. 따라서 이것은 스프링 제조 산업의 생산 속도를 증가시킵니다.
와이어 공급 및 캠은 금속 압축 스프링 제작 기계의 두 가지 다른 축입니다. 이 축은 스프링 사이에 적절한 간격을 제공합니다. 따라서 기계는 더 높은 정밀도 공차를 보장합니다. 기계는 출력 모델의 정확한 모양을 디자인합니다.
사용자는 디코일러 장치에 입력 와이어를 제공합니다. 이것은 60Kg에서 2000Kg 사이의 적재 능력 범위로 구성됩니다. 그런 다음 교정 장치는 와이어 변형을 효율적으로 교정합니다. 와이어 공급 롤러와 교정 장치는 재료 변형을 처리합니다. 다음으로 재료 코일링이 발생하여 요구 사항에 따라 출력을 형성합니다. 두 개의 다른 축은 스프링 사이의 간격을 관리합니다. CNC 프로그래밍 장치는 전체 기계의 가공 프로세스를 제어합니다. CNC 스프링 제작 기계는 스프링의 오른쪽 및 왼쪽 코일링을 전문으로 합니다.
투입 재료: 스테인리스강, 알루미늄, 황동, 청동, 탄소강, 냉연강판, 구리, 니켈, 티타늄 등
입력 재료 직경 범위는 0.2mm ~ 3.5mm입니다. 최대 외경 범위는 30mm에서 50mm입니다. 범위는 고객의 요구 사항에 따라 다릅니다.
4축 CNC 스프링 코일링 머신의 특징
- 고정밀 구동축
- 오른손 및 왼손 코일링 전문
- 단순한 형태의 타워와 압축스프링을 정밀하게 제작합니다.
- CNC 기계는 최적의 속도로 고객 요구 사항을 정확하게 충족합니다.
Auto Link CNC Technology는 최고의 품질의 CNC 기계를 생산합니다. 스프링 코일링 기계는 전 세계적으로 업계 최고의 가격으로 제공됩니다. 모든 도구와 액세서리는 고객의 요구 사항에 따라 제작됩니다. 그런 다음 서보 모터는 출력의 위치 및 반경 방향 이동을 고정합니다. 가공 공정 전반에 걸쳐 안정적인 성능을 재현합니다.
4축 스프링 코일링 기계는 스프링, 인장(루프 없음) 및 링을 생산하는 데 적합합니다. 자동 스프링 프로그램 기능은 설정 시간을 줄여줍니다. 고객이 복잡한 모양의 스프링 형태를 요구하는 경우 와이어 성형 기계가 선호됩니다.
산업 및 상업 애플리케이션
스프링 코일링 기계는 상업 및 산업 응용 분야 모두에 적용할 수 있습니다. 따라서 Auto Link는 이제 Alibaba를 통해 더 높은 범위에서 성장하고 있습니다. 다음은 샘플 목록입니다...
- 완충기 스프링
- 부드러운 침대 매트리스 스프링
- 구멍 구멍 펀칭 도구 스프링
- 자전거 서스펜션 시스템 스프링
- 에어플랜트 홀더
사용 가능한 모델: SC-416, SC-425 및 SC-435
고객 요구 사항에 따라 제조된 기계. 따라서 도구와 모든 가공 공정은 요구 사항에 맞게 설정됩니다.
